粘接雖然具有很高的剪切、拉伸和疲勞強度，但是剝離強度、沖擊強度和彎曲強度都比較低，有時還不能滿足高強度要求。為了更加牢固耐久，尚需采取增強加固措施，即所謂粘接的增強。
粘接增強的原理就是增大粘接面積、改善受力情況、承擔部分負荷、減少薄弱環節、防止剝離開裂，從而極大提高粘接強度與牢固耐久性。
粘接的增強意義頗大，對于滿足高性能的特殊要求，確實不可缺少。其增強措施有機械加固、粘貼織物、纏繞纖維、粘貼碳纖維片材、防止剝離、改變接頭的幾何形狀、表面進行化學處理或偶聯劑處理、加熱固化、消除內應力等。在實際當中究竟采用何種方法，是一種方法或是幾種方法聯合使用，應視具體情況和要求而定。下面對粘接增強的一些措施予以較詳細的介紹。
一、機械方法增強
機械方法增強實質上就是粘接與機械連接的并用，是一種混合連接方式。它能使接頭具有更高的可靠性，收到揚長避短、錦上添花的效果。
機械增強是最普通、最常用、最有效的方法，包括嵌波浪鍵、金屬扣合、鋼板增強、鑲塊、螺釘、鉚合、點焊、穿銷、套管、嵌入燕尾鍵、構織鐵絲網等。
（一）金屬扣合與波浪鍵

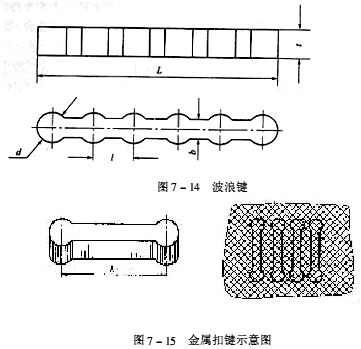

對于大型設備受力較大的裂紋、裂縫及損壞的修復，只用粘接不會牢靠，應當是粘接加上金屬扣合，修補才能牢固耐久，這就要用到波浪鍵或金屬扣（見圖7-14和圖7-15）。采用波浪鍵增強粘接的效果比較好，對機件壁厚大于8mm，承受1～6MPa壓力的機件裂紋或斷裂的修復，必須以一定數量的波浪鍵進行加固增強。波浪鍵制作比較復雜，一般并不常用。
波浪鍵的尺寸為：
頸部寬度 b=3～6mm；
凸緣直徑 d=(1.4～1.6)b；
凸緣間距 ι=（2～2.2）b；
波浪鍵厚度 t=-(1.0～1.0)b；
波浪鍵長度L 根據凸緣個數確定。
 波浪鍵的鍵數常用5、7、9等單數，使用時應將波浪鍵長短相間，即5與7或7與9個聯合交叉使用，以改善受力情況，提高修復質量。
波形槽深度為0.65～0.75mm，修復區域的機件厚度相鄰兩波形槽之間距約為30mm，鍵槽配合間隙為0.1～0.2mm。
波浪鍵大都用高強度合金鋼加工制成，如0Cr18Ni9、1Cr18Ni9、0Cr18Ni9Ti、1Cr18Ni9Ti等低碳鎳鉻不銹鋼。加工波形槽應與機件裂縫的方向垂直。
在粘接扣合之前，應對槽內及波浪鍵的粘接部位進行適當?shù)谋砻嫣幚恚⑼可檄h(huán)氧膠黏劑，將波浪鍵嵌入槽內。金屬扣合特別適用于修復大型鑄件的裂縫，因為鑄件不易變形，焊補還會因應力集中而引起其他地方再裂。
（二）鋼板粘貼增強
鋼板粘貼增強很簡單，即在損壞的部位貼上一塊鋼板，用于受力較大的斷裂部位或孔洞，應力分布比較均勻，增強效果很好。
所用鋼板可為2～5mm厚的低碳鋼板（10～30號鋼），尺寸要比損壞部位大20～30mm。鋼板和損壞部位都要經過適當?shù)谋砻嫣幚恚可檄h(huán)氧膠黏劑，疊合后再用螺釘或電焊加固。也可先用焊接或螺釘將鋼板固定在需要增強的部位，再以環氧膠黏劑封固。
（三）嵌入銷釘、螺釘、金屬套
可以增大粘接面積，起機械增強作用。具體做法是沿裂紋鉆孔、攻絲，帶膠裝入M5～M8的螺釘，兩螺釘間相互重疊1/4左右，然后鉚平。

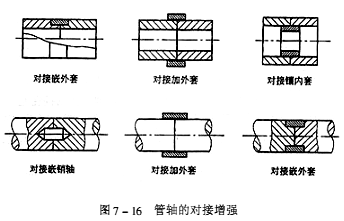

對于折斷的工件，簡單的對接，受力即斷，可在外周或內孔鑲上金屬套而得到增強。見圖7-16。
 （四）鑲塊或嵌入燕尾鍵
如果損壞部位較大，又要求外觀平整，可采用鑲塊的方法帶膠裝入。再以點焊或螺釘固定，如圖7-17所示。
 對于受力較大的裂縫或斷裂的修復，可嵌入燕尾鍵，效果相當好，只是加工較復雜，如圖7-18所示。基中T為工件壁厚，t為燕尾鍵厚，b為燕尾鍵寬，b=3T，t=（1/3～2/5）T。
（五）點焊增強
對干鑲塊補洞或裂縫較長的粘接，可用點焊的方法沿四周加固增強，實質也是粘接與點焊的并用。點焊最好在環氧膠黏劑初固化后進行，點焊還可以加速環氧膠黏劑的進一步固化，點焊距離為30～50mm，焊后清理再涂膠覆蓋，以防腐蝕。
（六）構織鐵絲網
對于較大孔洞的粘接修復，可在斷面處鉆排孔，孔間距離為20～25mm，孔徑2～4mm，孔深7～12mm，在縱橫方向插入相應直徑的鐵絲構織成網狀，并涂覆環氧膠黏劑，貼上玻璃布或棉布，再用環氧膠黏劑填平。
二、粘貼織物和纏繞纖維增強
（一）粘貼玻璃纖維布
在經過處理的被粘表面涂膠后貼上幾層玻璃纖維布，能夠增加粘接面積，提高結合力，防止膠液流失，保證膠層厚度，減小內應力，吸收沖擊能量。其結果是大大提高了剪切強度、剝離強度、沖擊強度、疲勞強度及耐久性，可以明顯地強化粘接性能。例如環氧膠黏劑脆性較大、剝離強度低，若是于環氧膠層中加入玻璃布，剝離強度可增加5～6倍。
粘貼玻璃布其實就是玻璃鋼加固，方法簡單，對粘接增強的效果非常明顯，確是值得廣為采用的好方法。
粘貼玻璃布的層數、面積、厚度要根據實際情況確定，一般為1～3層。層數太多，又硬又厚，容易剝離也不經濟。
所用玻璃布應是無堿、無蠟、無捻的，厚度為0.05～0.15mm。玻璃布按堿金屬氧化物含量不同而分為無堿（E）、低堿、中堿（C）、高堿（A）玻璃布，其性能有很大差別。無堿玻璃纖維布含堿量＜1%，具有較高的力學強度和良好的電絕緣性、耐水性、耐老化性，因此，粘貼增強用玻璃纖維布應為無堿或低堿（含堿量2%～6%）類型，切勿用中堿（含堿12%左右）和高堿（＞15%）的玻璃纖維布。EW-210玻璃纖維布強度較高，而且對鋁合金不產生化學腐蝕。
玻璃纖維在拉絲過程中要加浸潤劑，我國常用石蠟型乳化劑，它是一種油質材料，使得具有高能表面的玻璃布變?yōu)榈湍鼙砻妫瞽h(huán)氧膠黏劑對玻璃布濕潤困難，有礙良好粘接的形成。因此，在使用之前應檢查一下玻璃布有無蠟脂，簡單的方法是在電爐上烘烤，冒煙者則表明有蠟存在。
如果是石蠟型玻璃布，在使用前應進行脫蠟處理，已有很多種方法，可根據實際條件進行選擇。具體方法如下所述。
①在燒熱的電爐上，將玻璃布慢慢反復拉過去，烤除表面上的浸潤劑，烤時會冒出一些白煙，至不冒煙時即表示蠟已除掉，大約1～2min，此時玻璃布呈現淡黃色。熱烤時切勿溫度過高、時間過長，以防玻璃布脆化。這是最簡單的方法，只是需要細心
②將玻璃布用肥皂水煮半小時，然后用自來水沖洗多次，晾
③將玻璃布浸入堿水或洗衣粉液（1.0kg水加洗衣粉約20g）中煮沸3～4h后，用清水漂洗，晾干即可。
④將玻璃布放入250～300℃的烘箱內，保持10～20min，烘烤時有大量的煙氣放出，必須注意排風，開大烘箱上的通氣孔。
如果在玻璃布脫蠟處理之后，再置入1%～2%的KH-550乙醇（95%）溶液浸泡，晾干后再粘貼，可得到更佳的粘接性能。
將南大-42偶聯劑（1份）與三乙醇胺（1份）混合液在高速攪拌下逐步加入100份水中，連續攪拌1h得到乳化液。將預熱過的玻璃布在上述乳化液中浸漬，取出后在120～130℃烘干，粘接強度極大提高。
脫蠟后的玻璃布很易吸水，最好是處理后立即使用，不宜放置太久。
在粘貼幾層玻璃布時，外層應比內層大，但不得超過應粘接面積的1.5倍。
根據實際需要裁剪玻璃布的大小，四周拉毛散開，使環氧膠黏劑易浸透。
在需要粘接的部位縱橫交錯均勻地涂上一層環氧膠黏劑，將已處理好的玻璃布平整鋪貼在上面，并用毛刷、輥子等工具將其壓實，趕走氣泡，一定要使環氧膠黏劑浸透玻璃布。然后再重復上層操作，直至達到要求層數。注意四周邊緣勿翹起、裂開，最后于表面再涂一層環氧膠黏劑，室溫放置固化或進行加熱處理。
也可將玻璃纖維布浸環氧膠做成增強帶，如SY-ZQ增強帶，纏繞固化，使用更方便。
（二）粘貼碳纖維布（片）
碳纖維是指纖維中碳含量在95%左右的碳纖維和碳含量在99%左右的石墨纖維，具有密度低、模量大、強度高、耐高溫、耐腐蝕、導電好、抗蠕變、熱膨脹系數小等優異特性。200g（300g）碳纖維布的拉伸強度為4195MPa（3959MPa），彈性模量為2.6×105MPa（2.3×105MPa）、伸長率為1.65%（1.52%）。碳纖維布不僅能增強環氧膠黏劑，還具有導電性能。由于碳纖維表面的化學惰性和憎液性，致使粘接能力差，粘貼之間必須進行表面處理。已有很多處理碳纖維的方法，如硝酸氧化法、次氯酸法、溶液還原法、電暈法、等離子體法、聚合物涂層法、微波處理法、陽極氧化法、臭氧氧化法等。臭氧氧化處理就是由臭氧發生器產生的臭氧氣體，在處理爐內對碳纖維進行表面氧化。陽極氧化是將碳纖維浸入5%的NH4HCO3水溶液中，以碳纖維為陽極，石墨作陰極，在電壓10V、電流2A條件下處理2min。用蒸餾水洗除表面電解質離子，100℃真空干燥2h。臭氧氧化法效果優于陽極氧化處理。
以碳纖維布（片）代替鋼板采用改性氧膠黏劑對鋼筋混凝土建筑結構進行增強加固，是使樹脂與纖維材結合成一體，即是碳纖維增強塑料，達到對混凝土加固的目的。其優越性凸顯，操作方便，質輕高強，且防腐耐久，增強效果更好?？蛇x用HCJ碳纖維膠黏劑（華東理工大學聚合物有限公司）。武漢大筑建筑科技有限公司有200g和300g碳纖維布供應。
也可粘貼棉布或維綸布進行環氧膠黏劑粘接的增強，棉布一定要用3%的熱堿液脫脂、水洗、干燥，否則難獲良好粘接效果。清潔干燥的維綸布可直接使用，如果是高溫固化，環氧膠還能與維綸上的羥基發生化學反應，粘接強度會更高。
（三）纏繞纖維
對于管或棒等圓形粘接接頭可帶膠纏繞纖維，最常用的是玻璃纖維，固化后成為玻璃鋼結構，增強效果非常好。還可用玄武巖纖維、多晶莫來石纖維等。
三、防止剝離開裂和層間分離

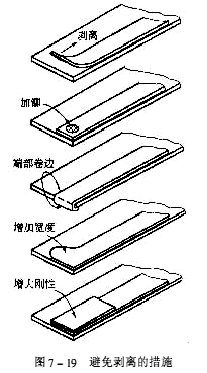

當薄壁構件與較厚板材粘接時，即平面粘接接頭，尤其是接近端部，對剝離力特別敏感，若受到橫向的剝離力首先容易脫開，并導致整個粘接縫的破壞。剝離通常是從膠層邊緣開始的，因此可以采取端部加鉚、卷邊、加寬、增剛等方法避免，如圖7-19所示。加鉚時鉚釘應靠近接頭頂端，鉚釘孔必須加大，并涂膠封閉，使端部以剛性約束，鉚釘起到防止膠層剝離的作用。
防止剝離破壞還有最簡單的方法是以薄的鋼片或鐵片（0.5～1.0mm）做成卡子，卡子成長方形，斷面為“U”形。卡于膠層邊緣處，可有效地防止剝離破壞。
粘接膠合板、纖維板、玻璃鋼、石棉板等層壓材料應防止受力后引起材料分層。如果平搭接，使表面層受到剪切應力，則會造成材料內部先分層破壞。因此，為獲得牢固的粘接，應采用斜接接頭，讓其縱向受力，避免層間分離。
 四、改變接頭的幾何形狀
改變接頭的幾何形狀，能夠大大提高粘接強度。對于平搭接，可以采取如下一些措施。
①將搭接接頭末端削成斜角形，可以降低膠層兩端剪切應力集中，提高結構承載能力。
②將接頭末端的材料去掉一部分，降低剛性。
③中間粘貼薄的柔性層，如玻璃布、維綸布、氨綸布等。
④在可彎曲處粘接貼板。
⑤使接頭末端彎曲。
⑥接頭末端內部削成斜角。
上述幾種形式如圖7-20所示。

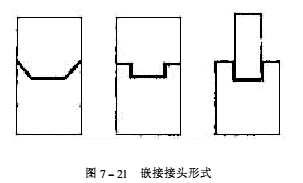

 如果是對接接頭，需要增大粘接面積，提高橫向承載能力，可采用各種嵌接形式，見圖7-21。

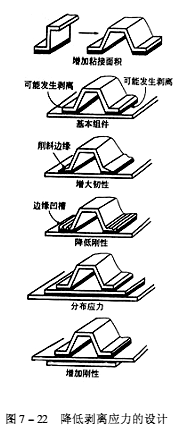

 為使薄板粘接做得剛性更大些，通常采用凸緣接頭形式，通過增大粘接面積，增加凸緣柔韌性和增加薄板剛性，可提高粘接體系抗彎曲的能力，見圖7-22。
 五、降低或消除內應力
由于固化時的體積收縮和熱膨脹系數差異所存在于粘接體系內部的應力稱為內應力，內應力的產生來自于如下幾個方面。
（一）膠黏劑固化時的體積收縮
環氧膠黏劑因是化學反應固化，發生體積收縮是經常存在的，當固化時，原來的范德華力結合變?yōu)楣矁r鍵結合，從微觀上看是分子間的距離縮小，反映在宏觀上必然是體積減小，密度增加，這種由于體積收縮而產生的內應力也稱為收縮應力。內應力削弱界面的黏合力是引起粘接強度下降的主要原因，會大大縮短粘接件的使用壽命?？梢哉f環氧膠黏劑固化時所產生的內應力是一種潛在的破壞因素。
（二）膠層與被粘物熱膨脹系數的差異
在固化和使用過程中，不同熱膨脹系數材料粘接在一起，當溫度變化時在界面上產生熱應力。如果熱膨脹系數差別較大，則有可能導致界面結合的破壞，不容忽視。
（三）膠層吸收水分發生膨脹
由于膠層吸收水分后引起體積膨脹，也會產生內應力。
（四）界面上氣泡和夾入空氣
粘接界面在工藝過程中如果處理不當而留下氣泡或空氣，同樣會引起內應力。內應力對粘接性能有著重要的影響，一般內應力大，粘接強度低；內應力小，粘接強度高。因此，應設法降低或消除內應力，可行的方法有降低環氧膠黏劑固化過程的收縮率，提高內應力的弛豫（松弛）速度，減小環氧膠黏劑和被粘物的熱膨脹系數的差異。具體的措施如下。
（1）采用零收縮粘接技術 引入膨脹性單體，例如環氧樹脂引入雙螺環化合物（SOC）膨脹單體，其與環氧樹脂形成共聚物時的體積膨脹可有效地抵消固化時的收縮，引起的總效應是不收縮、不膨脹。例如由3，3，9，9-四甲基-1，5，7，11-四氧螺［5，5］十一烷11（質量）份、鄰甲酚醛環氧樹脂45份、六氫苯酐36份、咪唑1份，混合成粉狀環氧膠，噴涂在電器上，140℃/2h固化，固化物收縮率為0%。應用零收縮的新型膠黏劑，能夠獲得無內應力的粘接。已有實驗證明，利用引入膨脹單體共聚，能使固化過程中的體積變化趨近于零，此時材料強度能達極大值。
（2）降低固化反應活性 固化反應的放熱溫度越低，內應力越小。固化溫度不宜過高，應取最低的起始反應溫度，延長凝膠時間，使大分子運動不致太激烈，以免造成過大的收縮率而使內應力增大。在凝膠化后繼續加熱固化，應采用階梯式升溫方式。
（3）在膠黏劑中加入活性增韌劑 粘接接頭中內應力分布是不均勻的，主要集中在邊角。加入脂肪長鏈并帶有活性基團的增韌劑，會在固化的體型結構中形成長鏈的韌性橋鍵，降低彈性模量，提高韌性和伸長率。上述的韌性體系能夠有效地傳遞固化收縮應力和溫差熱應力，加快內應力弛豫速度，使得內應力分布均勻，從而達到降低內應力的目的。
（4）加入無機粉末填料 環氧膠黏劑中加入適當適量的無機粉末填料，調節環氧膠黏劑與被粘物的熱膨脹系數盡量相近，可以降低熱膨脹系數、固化收縮率和放熱溫度等，這些都會使內應力減小。含有填料的固化物受到應力作用時，將均勻地傳遞到填料顆粒表面。由于填料承擔了大部分應力，起到了均勻分布應力的作用。又因粉末填料取代了一大部分體積的樹脂，可以有效降低固化后的收縮率，從而使內應力減小。
（5）固化后緩慢冷卻 加熱固化后不宜驟然冷卻，使體型大分子結構慢慢冷卻收縮，是降低內應力的重要工藝措施。
（6）后固化進行后固化，能夠增大內應力的弛豫速度，對于消除內應力的效果很好。
六、表面進行化學處理或偶聯劑處理
對于金屬的結構粘接，經過化學處理后的粘接強度有明顯提高，例如鋁合金的粘接剪切強度經簡單的脫脂處理后為18.5MPa，而采用化學處理之后則達34.3MPa?；瘜W處理即通過化學反應在金屬表面上生成一層難溶于水的非金屬膜，可以改善環氧膠黏劑與表面的結合力，從而極大地提高粘接強度。對于性能要求較高的粘接應盡量用化學方法處理，具體的處理方法本書第7章（7.4）已經詳述，此不重復。
以偶聯劑對被粘表面進行處理是粘接增強的一種卓有成效的方法，操作方便，用量很少，效果顯著。例如以環氧-聚硫-聚酰胺膠黏劑粘接45#鋼，僅用一般脫脂，表面預熱40～50℃，粘接剪切強度為20.5MPa；而表面用KH-550偶聯劑處理后再粘接，其剪切強度高達30.5MPa。顯而易見，以偶聯劑進行表面處理，可使粘接強度大增。
表面處理所用的偶聯劑為1%～2%的非水溶液（常用乙醇）或水溶液，涂覆后要在室溫下晾干，再于80～100℃烘干半小時，也可涂覆后直接在80～100℃烘干1.5h，粘接效果都很好。
也有報道，偶聯劑處理的表面自然晾干后，鋼/鋼粘接的剪切強度可提高20%。
七、加熱固化提高交聯程度
為了獲得較高的粘接強度，一般需要加熱固化，其強度可提高50%～100%，這也是粘接增強的一種好方法。加熱固化有利于大分子進一步擴散、滲透、纏結，使化學反應更加完全，提高固化程度和交聯程度，減小蠕變，這些都能使粘接強度大幅增加?？傊訜峥墒构袒浞?，強度更增大（見表7-18）、粘接更牢固。
 八、應用納米材料增強
利用納米材料的獨特力學性能，既能增強、增剛、增韌，還可提高耐熱性，在環氧膠黏劑中加入少量的無機納米材料，可使粘接強度明顯提高。例如環氧膠黏劑中加入5%的納米SiO2時，粘接鋼的剪切強度為21.3MPa，提高23.8%；加入3%的納米SiO2時，沖擊強度為5.3kJ/㎡，提高23.5%。添加2.5%的納米硫酸鋇（10～50mm），沖擊強度提高73%，拉伸強度增加19%，伸長率增大82%。于環氧樹脂中添加5%納米TiO2，其拉伸強度比未加的提高485%。美國開發了一種新穎的納米增強劑“POSS”，是采用多面體低聚倍半硅氧烷（POSS）技術合成的一種納米SiO2微粒，其特點是能溶于溶劑和樹脂中，確保實現分子分散，同時保持低黏度，當溶劑揮發或樹脂固化則形成納米結構起增強作用。碳納米管長徑比較大，具有優異的力學性能，將碳納米管加入環氧膠中，固化之后強度大增，某些性能優化，例如95%～99%的環氧樹脂與1%～5%的碳納米管混合后，固化產物的硬度比未加提高了3倍。
九、采用無機晶須強化
晶須是以單晶形式生長而成的直徑非常?。?～10μm）、原子排列高度有序、強度接近完整晶體的理論值、有一定長徑比（5～1000）的纖維材料，具有高強度、高模量、高硬度、耐高溫、耐腐蝕等特性，是優良的增強材料。于環氧膠黏劑中加入少量晶須，如氧化鋅晶須、碳酸鈣晶須、硫酸鈣晶須、硼酸鋁晶須、碳化硅晶須等，便能既增強又增韌，還可提高耐熱性。 環氧樹脂 - www.rvwvr.cn -(責任編輯：admin) |
