無(wú)（少）溶劑型環(huán)氧涂料是有發(fā)展?jié)摿Φ沫h(huán)保型涂料品種之一。新品種不斷問(wèn)世，應(yīng)用領(lǐng)域不斷拓展。現(xiàn)介紹部分相關(guān)產(chǎn)品，供選用時(shí)參考。

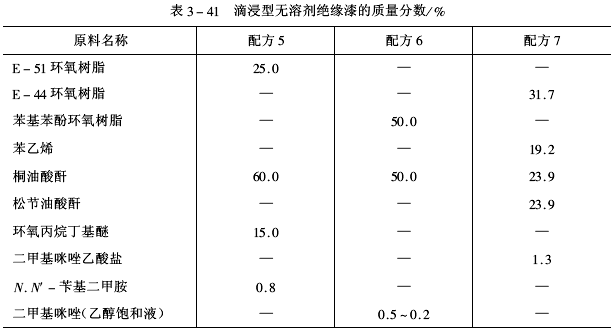

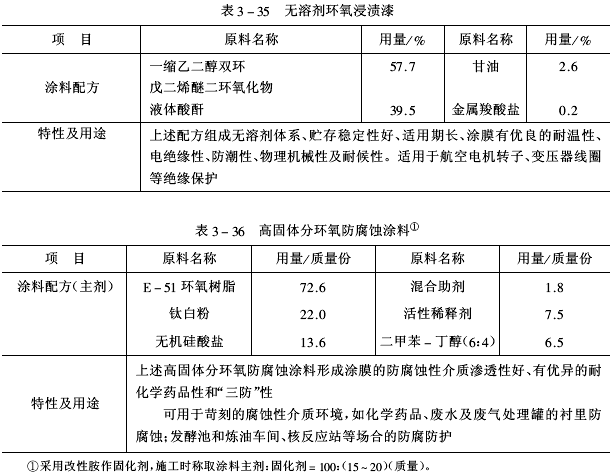

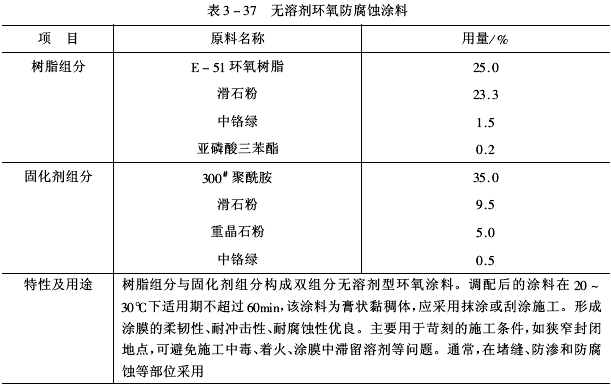

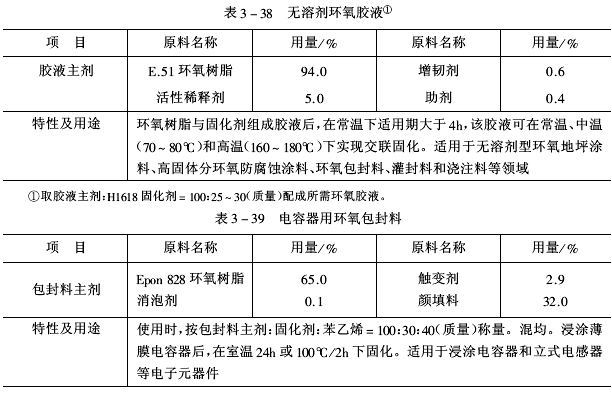

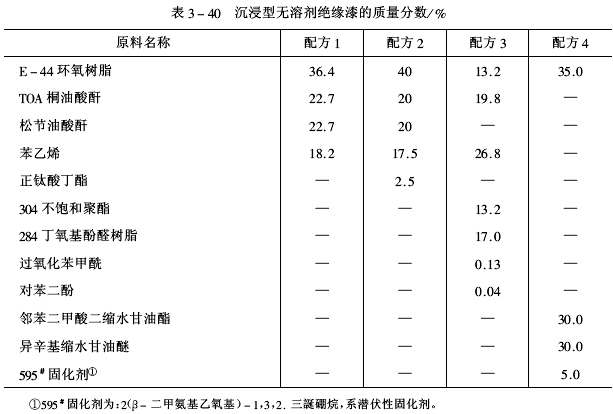

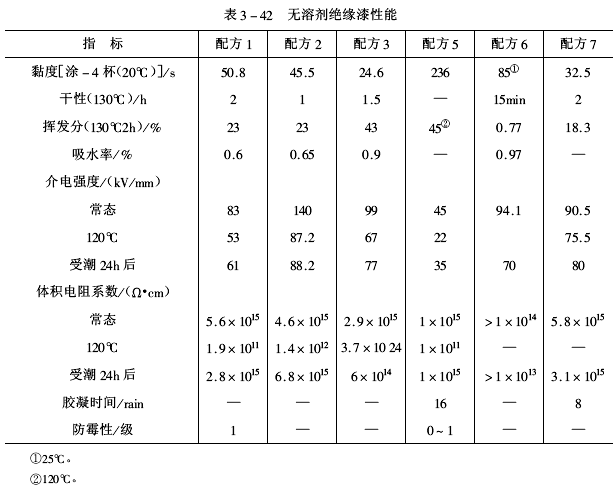

   無(wú)溶劑型環(huán)氧浸漬漆見(jiàn)表3-35，高固體分環(huán)氧防腐蝕涂料見(jiàn)表3-36，無(wú)溶劑型環(huán)氧防腐蝕涂料見(jiàn)表3-37，無(wú)溶劑型環(huán)氧膠液見(jiàn)表3-38，電容器用環(huán)氧包封料見(jiàn)表3-39，沉浸型無(wú)溶劑絕緣漆見(jiàn)表3-40，滴浸型無(wú)溶劑絕緣漆見(jiàn)表3-41，無(wú)溶劑絕緣漆性能見(jiàn)表3-42。







   最近，國(guó)內(nèi)又開(kāi)發(fā)出無(wú)溶劑型環(huán)氧煤焦瀝青防腐涂料、無(wú)溶劑環(huán)氧地坪涂料等品種；比利時(shí)的UCB公司開(kāi)發(fā)一類改善對(duì)顏料潤(rùn)濕的環(huán)氧丙烯酸酯，可制造低黏度膠印油墨；日本Carboline公司開(kāi)發(fā)一種無(wú)溶劑型環(huán)氧一聚氨酯清漆，對(duì)底材有良好的潤(rùn)濕作用及鋪展性，可不打磨掉含鉛防銹舊涂層情況下，進(jìn)行修補(bǔ)、維修工作，如橋梁等重涂裝工序得到簡(jiǎn)化，明顯降低了污染；德國(guó)的U.Prümmer Polymer.Chemie公司開(kāi)發(fā)一種“Polypox E2400/75”環(huán)氧樹(shù)脂新品種，該樹(shù)脂初始黏度低、相對(duì)分子質(zhì)量較高（＞700），適用于制高固體分環(huán)氧涂料，另外開(kāi)發(fā)出“Polypox P 199”低溶劑含量的聚酰胺固化劑，該種固化劑配制高固體分環(huán)氧涂料時(shí)比傳統(tǒng)溶劑型環(huán)氧涂料少消耗有機(jī)溶劑50%；美國(guó)氣體化工產(chǎn)品公司新開(kāi)發(fā)兩種具有增塑性的用于高固體分環(huán)氧涂料的固化劑：“An-camide 801”和“An-camide 802”，這兩種固化劑配制的快干固化體系，有較高的濕態(tài)附著力，涂膜光澤高、防腐蝕性優(yōu)良，這兩種固化劑適用于海洋涂料、航空涂料、工業(yè)維護(hù)涂料、混凝土底漆、膠黏劑和封閉劑等領(lǐng)域。

   沉浸型無(wú)溶劑絕緣漆配方4性能如下所示。

   （a）基本性能

   外觀                           黃色透明液體

   脆化時(shí)間                       160℃熱板法                31～35a

   ①黏度（涂-4杯）               初配                       36s

                                   貯存                       36.5s

                                   貯存                       38.5s

                                   貯存                       40s

   ①在夏天的室溫下貯存41d，在40℃用涂-4杯測(cè)定黏度。室溫下貯存1a多的無(wú)溶劑漆在40℃用涂-4杯測(cè)定黏度。

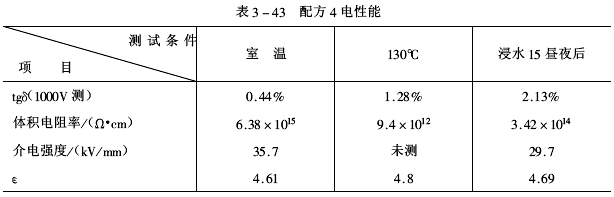

   （b）電性能（漆膜固化條件160℃/14h）配方4的電性能見(jiàn)表3-43。





   （c）其他性能剪切強(qiáng)度108.5MPa，馬丁耐熱68℃，沖擊韌度124.5kJ/mm²。從數(shù)據(jù)可見(jiàn)這種涂料具有特殊的韌性。

   （d）應(yīng)用這種無(wú)溶劑浸漬漆應(yīng)用于中型交流高壓電機(jī)的全粉云母帶連續(xù)絕緣定子真空壓力浸漬工藝中。使整個(gè)包好的粉云母帶絕緣的線圈鐵芯、線圈端部結(jié)構(gòu)支撐件浸以環(huán)氧無(wú)溶劑漆。從而使電機(jī)定子中介電性能較好，與機(jī)械強(qiáng)度較弱的云母材料、玻璃纖維、有機(jī)合成材料等結(jié)合成為牢固、堅(jiān)韌、耐化學(xué)性、耐潮、耐熱良好的絕緣層，從而使定子線圈絕緣加工工藝方便（縮短工時(shí)，減少工序），可減少絕緣厚度，縮小電機(jī)體積，延長(zhǎng)電機(jī)使用壽命。
